Deskrizzjoni tal-Prodotti
Ir-robot tal-iwweldjar bil-lejżer jikkonsisti mill-korp tar-robot u l-kabinett elettriku, u jintbagħat bil-pakkett tas-softwer tal-iwweldjar bil-lejżer. Jintuża primarjament għal applikazzjonijiet bħall-iwweldjar bil-lejżer, qtugħ bil-lejżer, u kisi bil-lejżer.
Karatteristiċi tal-Prestazzjoni tar-Robot
- Interfaċċja speċjalizzata għall-iwweldjar bil-lejżer, li fiha qawwa kontrollabbli, tmigħ tal-wajer, startjar u waqfien artab, emissjoni u tħassir minn qabel-laser, skoperta ta 'twaħħil tal-wajer, estrazzjoni ta' qabel-wajer, u riforniment tal-wajer, eċċ.
- Riġidu, preċiżjoni għolja, jitter baxx.
- Jista 'jikkontrolla l-għalf tal-wajer ta' servo jew muturi stepper.
- Bl-użu ta 'pendant tat-tagħlim vertikali, l-effiċjenza tal-ipprogrammar tar-robot hija ogħla.
- Kabinett elettriku kompatt, żgħir fid-daqs, jista 'jiġi integrat fl-ospitant tal-lejżer.
- Provvista ta 'enerġija tad-dħul ta' fażi waħda - 220V, faċli u malajr biex tikkonnettja.
- Mibnija - fl-UPS, tappoġġja r-riġenerazzjoni tal-enerġija wara qtugħ.
Fih
- Entità: CRP-RA18-20-J
- Kabinett elettriku: G5A
- Teaching Pendant: Vertical Teaching Pendant, tul tal-kejbil 6 metri
- Kaxxa tat-tħaddim: 2 (bil-kejbil ta' 5 - metru)
- Kabinett tal-kontroll u kejbil ta 'interkonnessjoni tal-korp prinċipali 5 metri
- Tanbur tal-wajer tal-iwweldjar u stand
- Fakultattiv żewġ assi esterni
Parametri Tekniċi tal-Korp Robot
|
Mudell |
CRP-RA18-20-J |
|
|
Numru ta' assi tal-moviment |
6 |
|
|
Tagħbija tat-tmiem |
20kg |
|
|
Raġġ operattiv |
1821mm |
|
|
Preċiżjoni tar-ripetibbiltà |
± 0.05mm |
|
|
Angolu massimu ta' kull assi |
J1 |
Immuntar fuq l-art/rasu 'l isfel -165 grad ~ 165 grad, immuntar mal-ħajt -30 grad ~ 30 grad |
|
J2 |
-155 grad ~ 105 grad |
|
|
J3 |
-90 grad ~ 135 grad |
|
|
J4 |
-190 grad ~ 190 grad |
|
|
J5 |
-90 grad ~ 110 grad |
|
|
J6 |
-210 grad ~ 210 grad |
|
|
Veloċità massima konġunta |
J1 |
160 grad /S |
|
J2 |
160 grad /S |
|
|
J3 |
169 grad /S |
|
|
J4 |
301 grad /S |
|
|
J5 |
342 grad /S |
|
|
J6 |
708 grad /S |
|
|
Torque permissibbli |
J4 |
55N.m |
|
J5 |
55N.m |
|
|
J6 |
24N.m |
|
|
Moment permissibbli ta' inerzja |
J4 |
2.1kg.m² |
|
J5 |
2.1kg.m² |
|
|
J6 |
0.16kg.m² |
|
|
Installa l-ambjent |
Temperatura 0 ~ 45 grad, Umdità 20% ~ 80% RH (l-ebda kondensazzjoni) |
|
|
Interface tal-ġisem |
16Pin |
|
|
Piż tal-ġisem |
288kg |
|
|
Metodu ta 'installazzjoni |
Installazzjoni formali, installazzjoni maqluba, installazzjoni tal-ġenb |
|
|
livell IP |
Korp IP54, Polz IP67 |
|

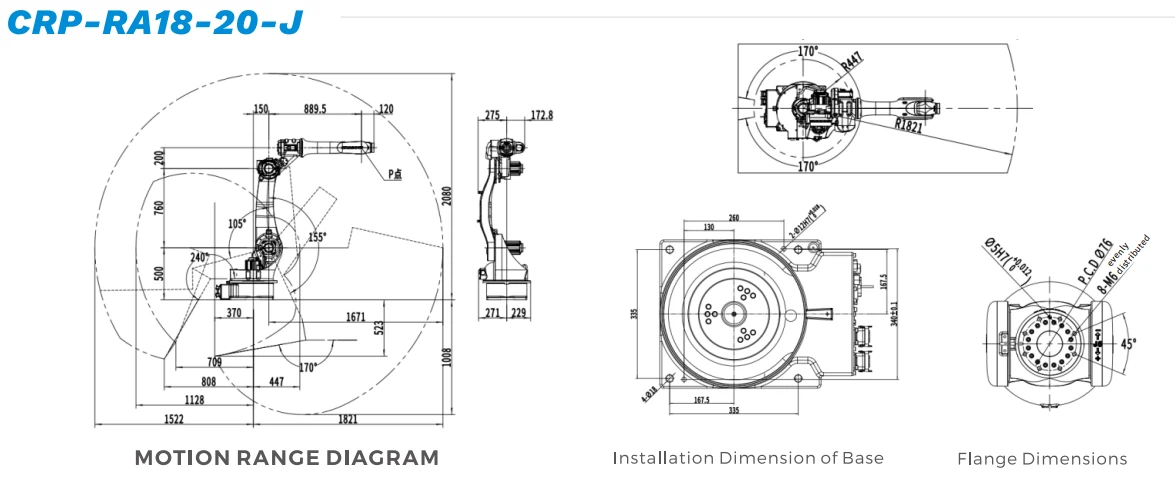

Dijagramma tal-Interface tal-Installazzjoni
